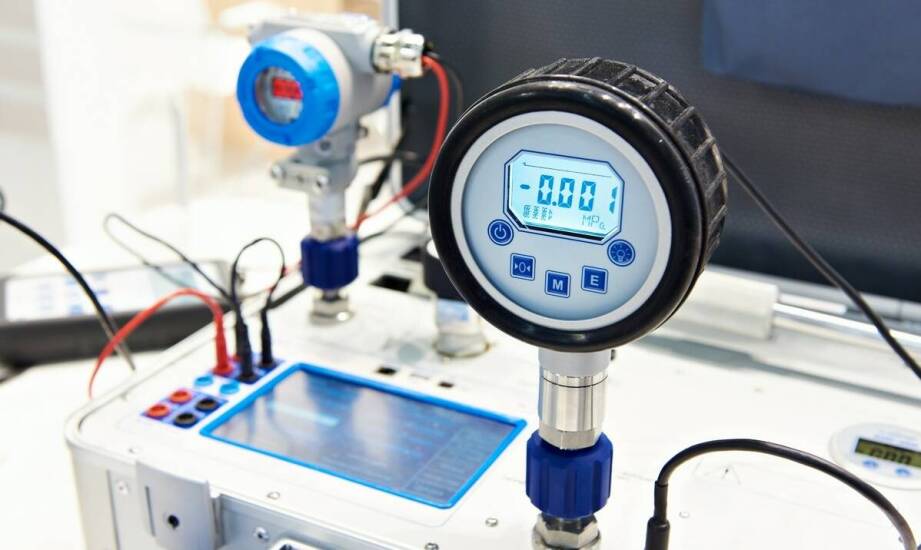

Jak przygotować przyrząd pomiarowy do kalibracji, żeby uniknąć zafałszowanego wyniku

Wynik kalibracji zależy nie tylko od precyzji laboratorium badawczego, ale przede wszystkim od stanu technicznego urządzenia przed jego wysłaniem do wzorcowania. Zużyty, uszkodzony lub silnie zabrudzony sprzęt wprowadza dodatkowe błędy podczas sprawdzania. Laboratorium interpretuje takie odchylenia w świadectwie jako błędy metrologiczne samego mechanizmu, a nie jako możliwe do usunięcia defekty powierzchniowe. Firmy produkcyjne ryzykują w takiej sytuacji podjęcie kosztownych decyzji o przedwczesnej wymianie wyposażenia. Kontynuacja produkcji z błędnie zinterpretowanymi wynikami prowadzi natomiast do odrzucenia dobrych detali lub akceptacji wadliwych. Właściwe rozpoznanie kondycji przyrządów przed wysyłką zapobiega tego typu komplikacjom.

Jak rozpoznać zużycie i uszkodzenia przed kalibracją?

Wstępne oględziny mechanizmów stykowych stanowią kluczowy krok przed przekazaniem sprzętu do placówki badawczej. Rysy na szczękach pomiarowych lub na noniuszu suwmiarki powodują powstawanie mikroszczelin. Uszkodzenia mechaniczne powierzchni stykowych generują błędne odczyty rzędu kilku mikrometrów. Taki stan bardzo szybko prowadzi do przekroczenia dopuszczalnych błędów zdefiniowanych w normie ISO 13385. Dokładna weryfikacja wizualna pozwala wyłapać te defekty, zanim rzeczoznawca wpisze je do oficjalnego certyfikatu.

Większy sprzęt wymaga jeszcze dokładniejszej kontroli mechanicznej. Luzy w prowadnicach lub łożyskach współrzędnościowych maszyn pomiarowych objawiają się niestabilnym ruchem głowicy skanującej. Skutkuje to odchyleniami wykraczającymi poza tolerancje wyznaczone przez normę ISO 10360. Niewielkie zacięcia mechanizmów posuwu sygnalizują konieczność wykonania wstępnego serwisu przed właściwym badaniem metrologicznym.

Osadzające się na sprzęcie zanieczyszczenia drastycznie zmieniają zachowanie czujników i powierzchni stykowych. Pył z hal produkcyjnych, resztki chłodziwa oraz opiłki metali tworzą niewidoczną barierę. Zabrudzenia sond pomiarowych fałszują ostateczne wyniki o wartość odpowiadającą wielkości cząstki stałej. Zwykły pył warsztatowy może zmienić wskazanie mikrometru nawet o 10 µm. Delikatne czyszczenie miękką szmatką z wykorzystaniem alkoholu izopropylowego bezpiecznie usuwa tego typu zanieczyszczenia bez ryzyka zarysowania powłok ochronnych.

Jak środowisko i stabilizacja wpływają na pomiary?

Temperatura otoczenia utrzymana na poziomie 20°C stanowi bezwzględny standard odniesienia dla sprawdzania długościomierzy oraz precyzyjnych maszyn CMM. Przemysłowe stopy metali rozszerzają się średnio o 10 do 20 µm na każdy metr przy zmianie o zaledwie jeden stopień Celsjusza. Ograniczenie wahań termicznych chroni analizowane detale przed znacznymi odkształceniami. Wilgotność względna utrzymywana w przedziale od 40 do 60% skutecznie zapobiega powstawaniu kondensacji na optyce mikroskopów i projektorów profili. Takie zjawisko mogłoby całkowicie zakłócić sprawdzanie parametrów kątowych w zaawansowanym sprzęcie.

Każdy transportowany przyrząd wymaga bezwzględnego czasu na wyrównanie temperatury z warunkami panującymi w pomieszczeniu badawczym. Małe narzędzia ręczne potrzebują zazwyczaj od 15 do 60 minut na pełną stabilizację termiczną. Większe urządzenia, w tym ramiona przestrzenne, wymagają pozostawienia w nowym środowisku nawet przez 24 godziny. Brak odpowiedniego wyrównania temperatur wywołuje dynamiczne błędy sięgające 5 µm w badaniach współrzędnościowych. Specjalistyczna kalibracja przyrządów pomiarowych zawsze uwzględnia rygorystyczne procedury aklimatyzacyjne sprzętu. Akredytowane laboratorium MEAS-LAB z Bielska-Białej opiera swoje usługi na wytycznych PCA AP 220, dbając o ścisłą kontrolę tych warunków podczas każdego zlecenia.

Skompletowanie pełnej dokumentacji technicznej urządzenia ułatwia pracę metrologowi i minimalizuje ryzyko pomyłek. Karta sprzętu z modelem, unikalnym numerem seryjnym oraz poprzednimi świadectwami pomaga szybko dobrać właściwe wzorce pomiarowe. Przekazanie przyrządu bez stosownych dokumentów to częsty powód nieporozumień podczas wystawiania świadectw. Rzeczoznawca może uznać urządzenie za niesprawne na podstawie zafałszowanego odczytu, podczas gdy wymagało ono jedynie odpowiedniego protokołu i pełnej stabilizacji.

Jak przygotowanie sprzętu chroni proces produkcji?

Dokładnie przygotowany i ustabilizowany sprzęt nie gwarantuje automatycznie uzyskania idealnego świadectwa wzorcowania. Pozwala jednak badaczom obiektywnie ocenić rzeczywiste parametry w warunkach pozbawionych przypadkowych czynników zakłócających. Usunięcie zanieczyszczeń stałych z powierzchni roboczych eliminuje największe ryzyko wystąpienia punktowych błędów odczytu. Zapewnienie wymaganej aklimatyzacji termicznej zapobiega z kolei odkształceniom wymiarowym w trakcie skomplikowanej procedury.

Systematyczne monitorowanie kondycji wyposażenia przed wysyłką ułatwia sprawowanie rzetelnego nadzoru metrologicznego w firmie produkcyjnej. Kadra techniczna zyskuje pewność co do faktycznego stopnia zużycia posiadanej bazy narzędziowej, a kalibracja przyrządów pomiarowych dostarcza w pełni wiarygodnych danych dla całego cyklu ich życia. Wczesna eliminacja drobnych zabrudzeń obniża ryzyko fałszywych alarmów o przekroczeniu tolerancji maszyn. Utrzymanie rygorystycznego reżimu przygotowawczego pozwala bezpieczniej zarządzać jakością i precyzyjnie planować przyszłe modernizacje w zakładzie.
